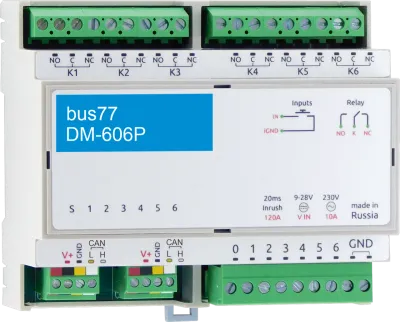

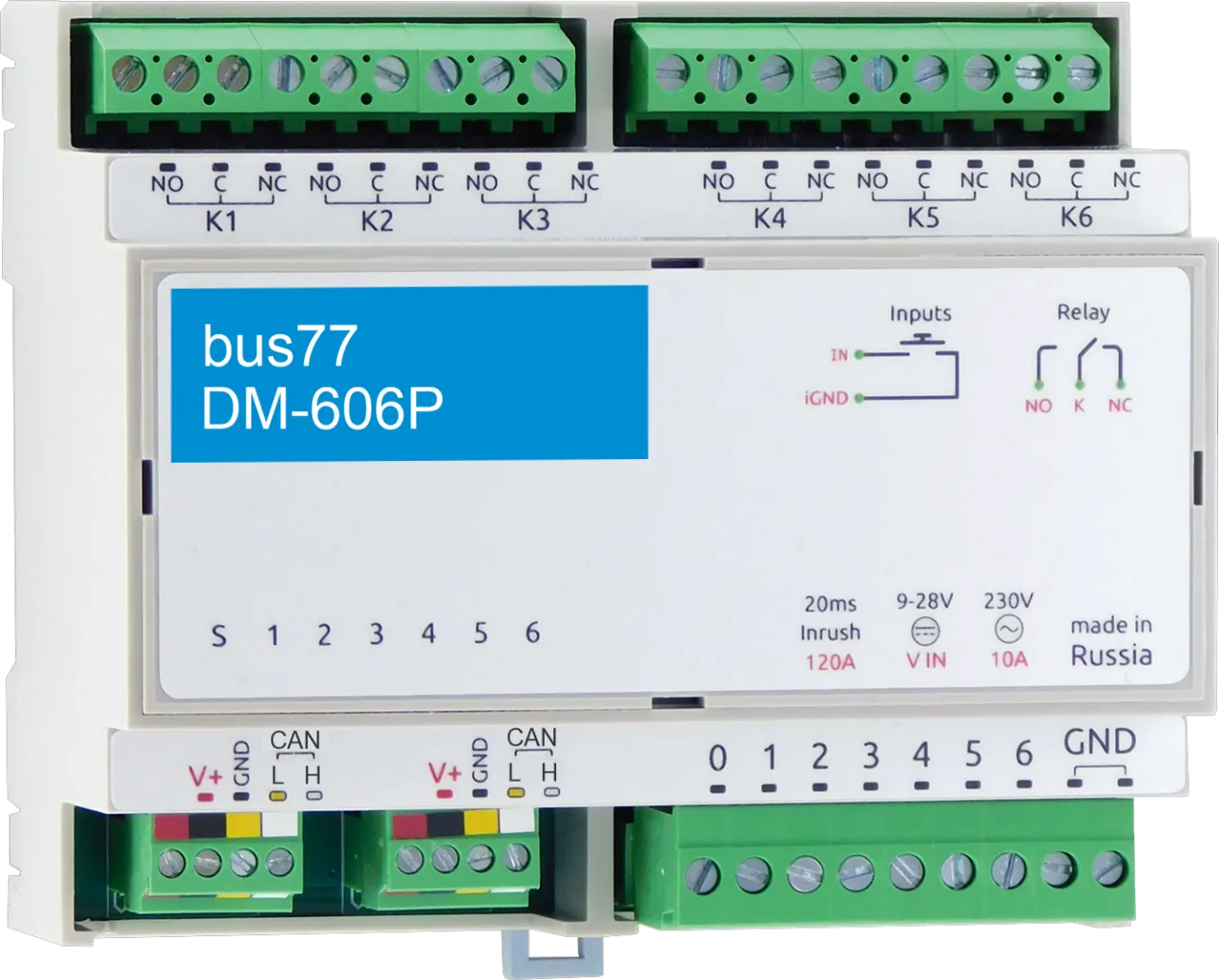

Модуль iRidi DM-606P [Шестиканальный с мощными реле]

Модуль DM-606P — шестиканальный релейный модуль с мощными выходами для систем промышленной и домашней автоматизации.

Модуль DM-606P представляет собой шестиканальный релейный модуль, предназначенный для систем промышленной и домашней автоматизации. Он обеспечивает прямое управление устройствами с большими пусковыми токами: импульсными блоками питания, светодиодными прожекторами, электродвигателями и другими силовыми нагрузками. Модуль рассчитан на максимальный ток 16 А при номинале нагрузки 10 А, что позволяет коммутировать широкий спектр оборудования общего назначения.

Устройство предназначено для установки в проектах автоматизации зданий в централизованной и децентрализованной сети bus77 iRidi. Система является отказоустойчивой: при потере связи с сервером или гейтом контроллер продолжает работу по принципу децентрализованной сети, обеспечивая надёжность и непрерывность управления. Это особенно важно в сценариях, где обрыв связи может привести к критическим сбоям — например, в системах управления освещением, электропитанием серверных помещений или промышленными линиями.

Модуль монтируется на DIN-рейку и занимает 6 стандартных модулей, что обеспечивает компактное размещение в электрощитах. Шесть независимых релейных выходов с двухпозиционной конфигурацией контактов и семь дискретных входов типа «сухой контакт» дают гибкость в построении схем автоматизации. Групповая гальваническая изоляция входов защищает управляющую электронику от помех, а индикация состояния каналов позволяет оперативно контролировать работу модуля. Поддержка протокола BUS-77 и интерфейса CAN обеспечивает быструю и надёжную передачу данных в сети автоматизации.

Ключевые особенности:

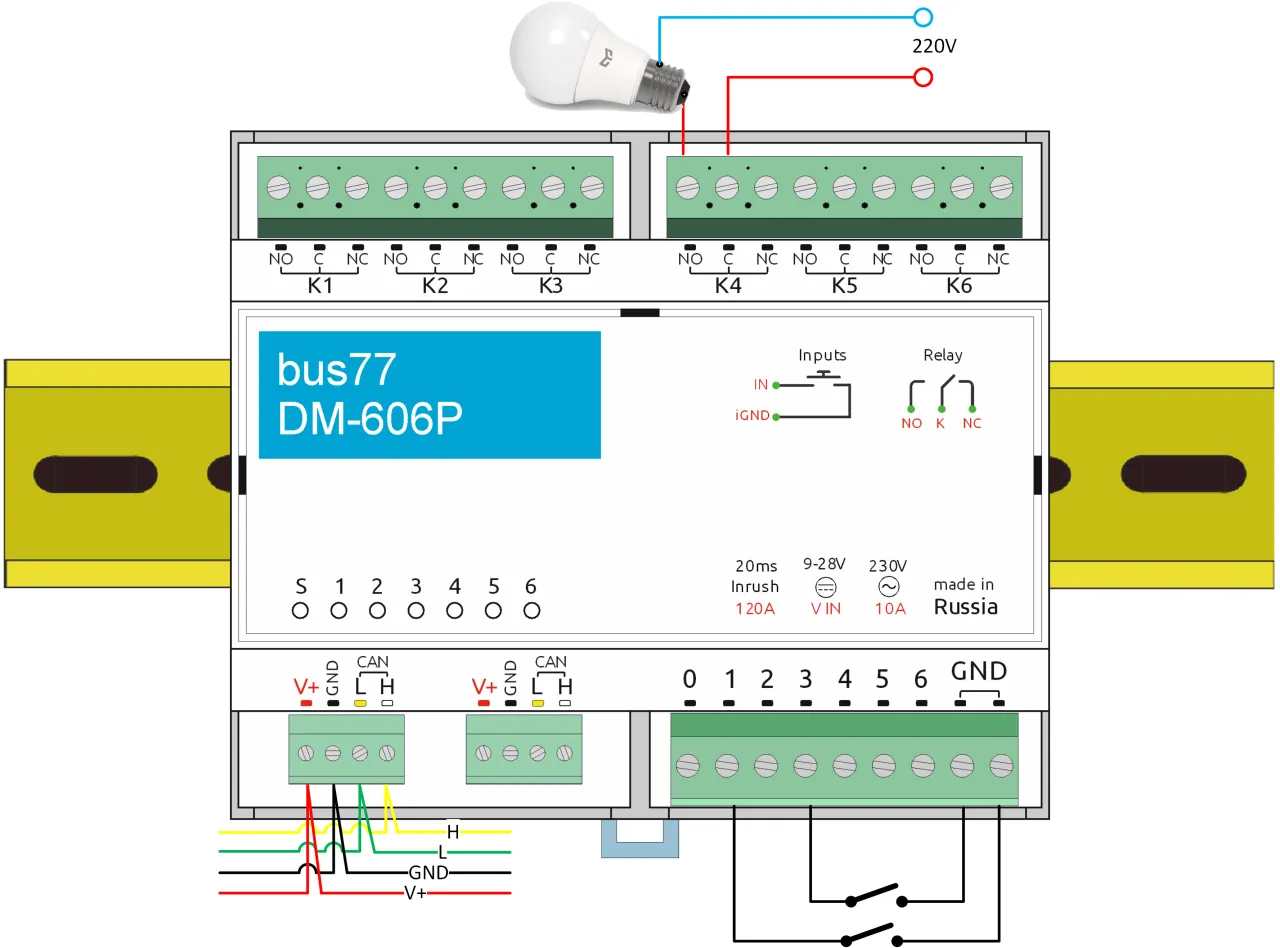

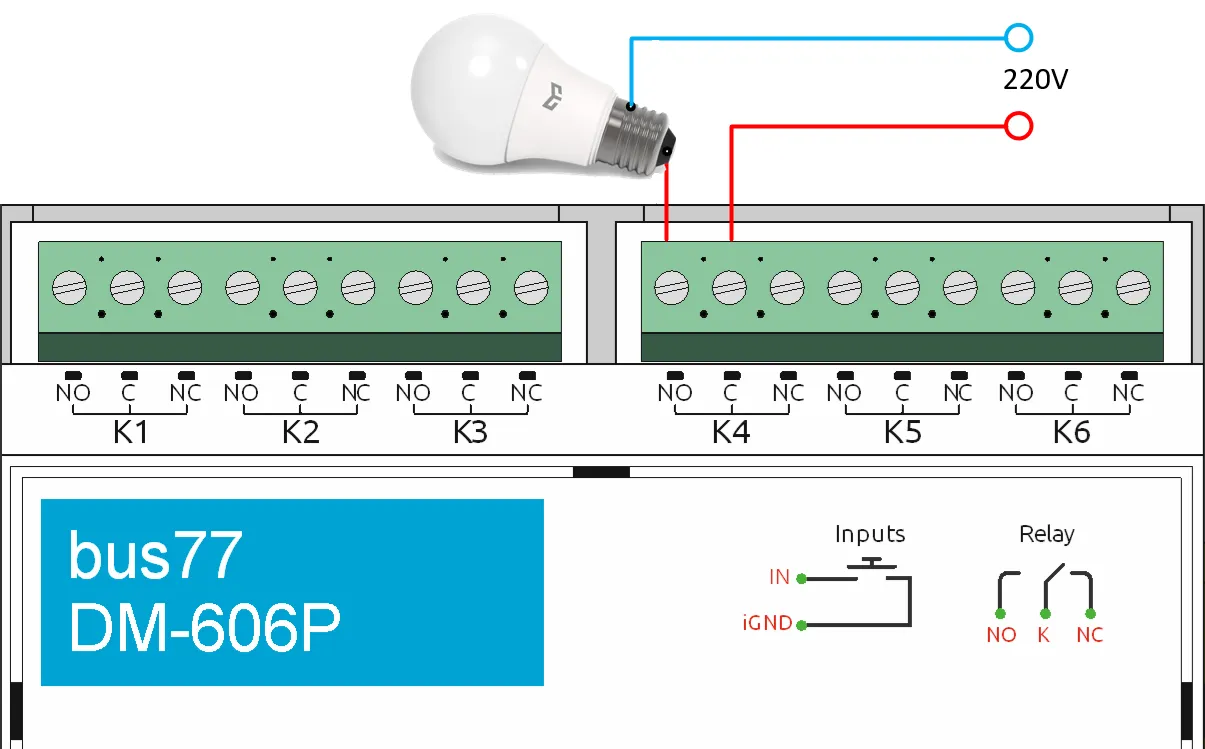

Шесть независимых релейных выходов: двухпозиционные контакты с переключением позволяют напрямую управлять силовой нагрузкой с повышенными пусковыми токами, обеспечивая универсальность в различных сценариях автоматизации.

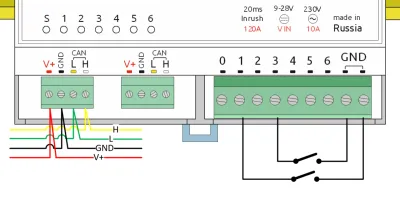

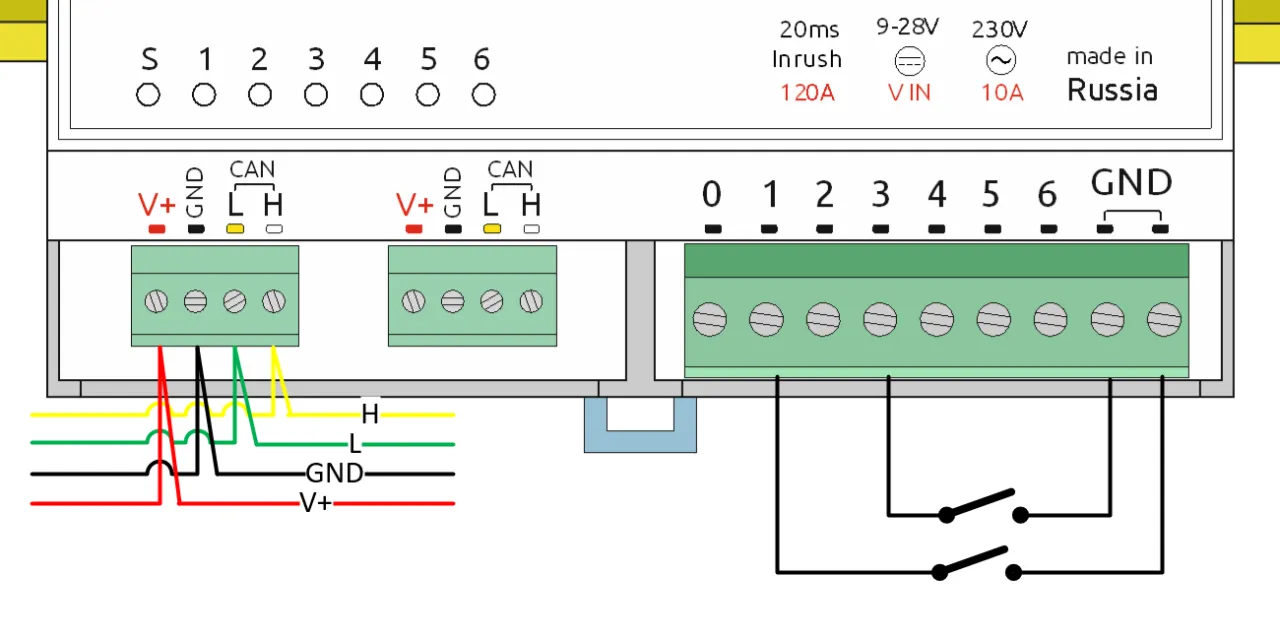

Семь дискретных входов типа «сухой контакт»: поддерживают счёт сигналов, прямое управление каналами реле и гибкую настройку взаимодействия, расширяя функциональность модуля в проектах автоматизации зданий.

Отказоустойчивая децентрализованная сеть: при потере связи с сервером или гейтом контроллер продолжает автономную работу, гарантируя непрерывность управления критическими нагрузками.

Групповая гальваническая изоляция входов: защищает управляющую электронику от электромагнитных помех и перенапряжений, повышая надёжность системы в промышленных условиях.

Индикация состояния каналов: красно-оранжевые светодиоды для каждого релейного канала и зелёный светодиод Status для контроля питания и обмена данными обеспечивают наглядный мониторинг работы.

Высокий пусковой ток до 120 А: модуль выдерживает пиковые нагрузки в течение 20 мс, что критично для управления устройствами с большими пусковыми токами, такими как электродвигатели и импульсные блоки питания.

Расширенный температурный диапазон: работа от -40 до +80 °C позволяет использовать модуль как в отапливаемых помещениях, так и в уличных щитах, в том числе в условиях сурового климата.

Технические характеристики:

Напряжение питания: 9 — 28 В постоянного тока.

Потребляемая мощность: в режиме холостого хода — 0,1 Вт, со всеми включенными реле — 3 Вт, пиковое значение — до 8 Вт в течение 20 мс.

Количество выходов: 6.

Тип выходов: контакты механического реле.

Конфигурация контактов: двухпозиционные, с переключением.

Конфигурация выходов: шесть групп контактов.

Максимальное коммутируемое напряжение AC: 250 В.

Максимальное коммутируемое напряжение DC: 30 В.

Максимальный ток на канал: 16 А.

Максимальный пусковой ток (20 мс): 120 А.

Сопротивление контактов: менее 50 мОм (по умолчанию).

Максимальная частота коммутации: до 1 кГц (при уменьшении времени защиты от дребезга).

Количество дискретных входов: 7.

Тип входов: «сухой контакт».

Интерфейс управления: CAN, BUS-77.

Изоляция интерфейса: неизолированный.

Протокол обмена данными: BUS-77.

Готовность к работе после подачи питания: примерно 2 сек.

Температура воздуха: от -40 до +80 °C.

Относительная влажность: до 92%, без конденсации влаги.

Рекомендуемое сечение провода с НШВИ: 0,75 — 1 мм² для входов управления, 2,5 мм² для силовых входов.

Длина стандартной втулки НШВИ: 8 мм.

Момент затяжки винтов: 0,2 Н·м для входов управления, 0,5 Н·м для силовых выходов.

Ширина (DIN-юнитов): 6.

Габаритные размеры (Ш × В × Г): 106 × 90 × 58 мм.

Масса с коробкой: 300 г.

Корпус: на DIN-рейку, 6M.

Модуль DM-606P сочетает в себе отказоустойчивость, мощные релейные выходы с высоким пусковым током и гибкость настройки входов, что делает его надёжным решением для проектов автоматизации зданий и промышленных объектов. Выберите DM-606P для максимально надёжного управления силовой нагрузкой и уверенности в бесперебойной работе вашей системы автоматизации!
