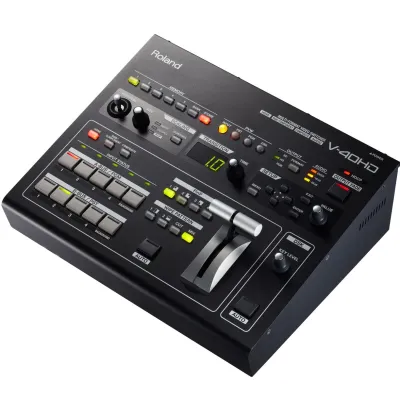

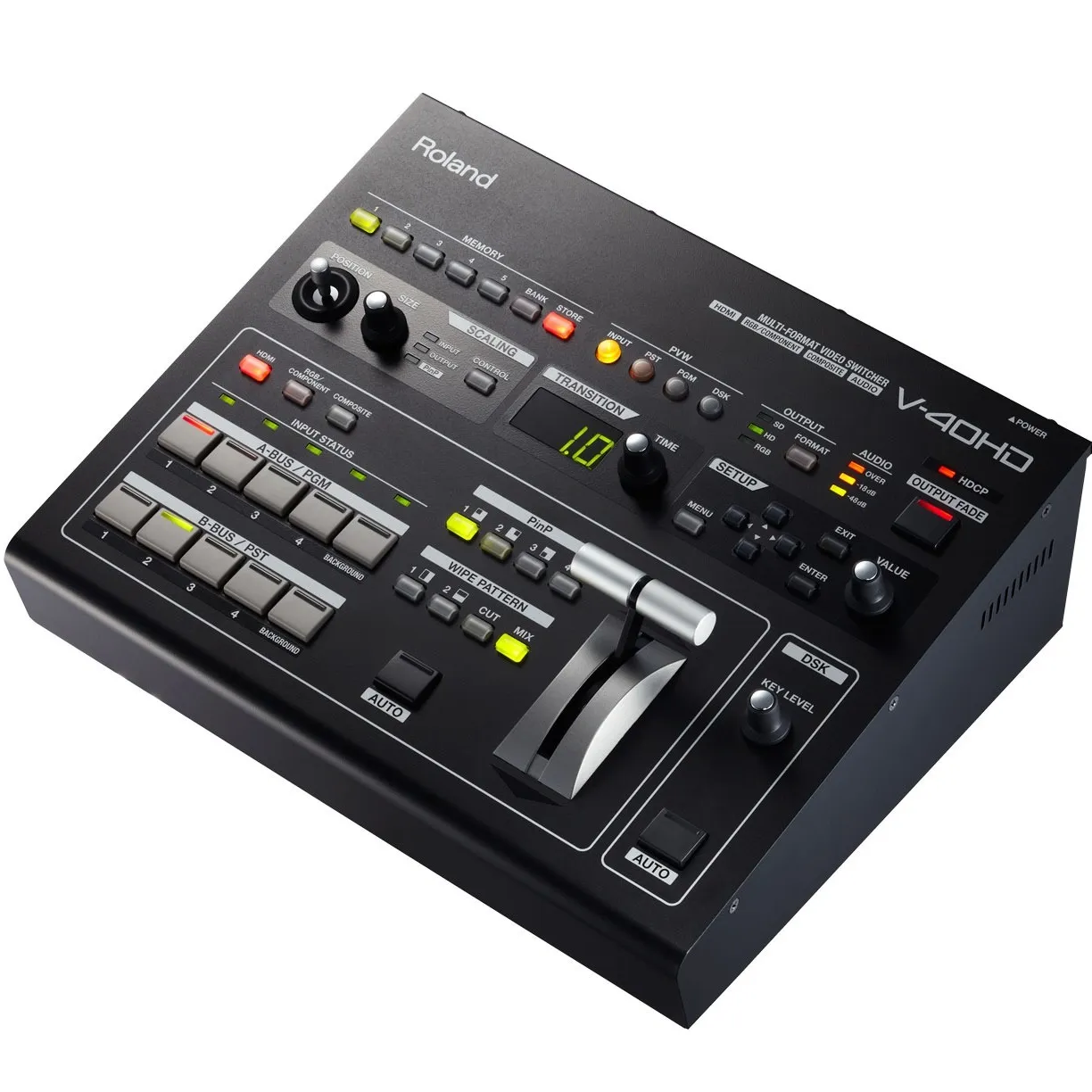

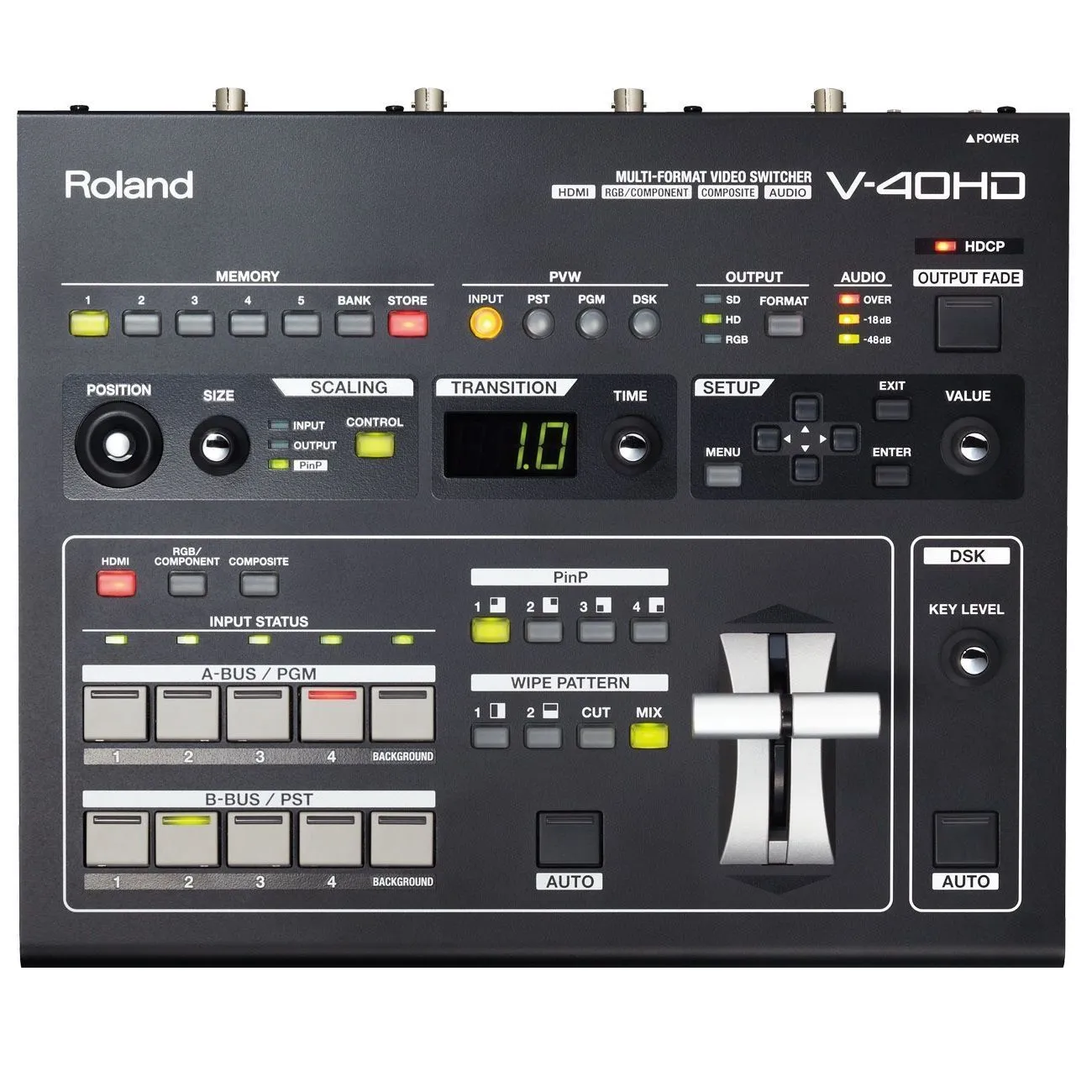

ROLAND V-40HD - видеомикшер

4-канальный многоформатный видео-микшер V-40HD для работы в полевых условиях.
Видео микшер V-40HD идеально подходит для любого типа «живого» мероприятия или инсталляции, которые нуждаются в свободном подключении разнообразных источников, будь то цифровой или аналоговый, компьютерный или видео формат. Микшер специально разработан для поддержки  различных конфигураций, а также совместного использования камер с HDMI разъемами и компьютером.

Микшер V-40HD справляется с разнообразием форматов видео, а это устраняет необходимость в соответствии входных источников для выходного разрешения. Каждый вход имеет свой собственный скейлер качества, который индивидуально меняет каждый источник, подстраиваясь под любое выбранное выходное разрешение.

Roland V-40HD имеет 12 входов на четырех каналах, а также один канал с фоном и 2 выходными шинами с независимыми скейлерами на входах и выходах, позволяющими подсоединить HDMI/DVI, RGB, компонентные и композитные источники. Он поддерживает вход/выход расширения вплоть до 1080/60 или 1920x1200 пикселей. Переключатель V-40HD совместим с HDCP и позволяет микшировать защищенные от копирования игры и содержание в формате Blu-ray с другого компьютера или камеры. «Multi-viewer» характеризируется выходом входного источника, который обеспечивает удобное мониторинговое расширение при подсоединении к монитору HDMI.

V-40HD также включает аудио выходную шину с настройками громкости и дилея, позволяя вставлять аудио в выходной сигнал HDMI, который особенно удобен для потоковых применений или записи.

Параметр «Multi-Zoom» вводится в рабочий режим, когда один из входных источников делится внутренне с еще тремя входами, образовывая шлейф. Скейлер для каждого входа может увеличивать любую позицию в видеоизображении в случаи, если подключены дополнительные камеры для виртуального камерного окружения. Вспомогательные эффекты начисляют выходной ключевой блок (ВКБ), функцию «картинка в картинке» и множественные передачи.

Устройство работает бесшумно благодаря уникальной и эффективной схемотехнике. Теплоизлучение прибора исключает надобность в его охлаждении. Также поддерживается MIDI и RS-232, обеспечивая управление и взаимную работу различных устройств таких, как V-Mixer для аудио-видео применений или дистанционного управления при использовании настенной панели.

Поддерживает разнообразие системного дизайна и опции творческого производства. Доступная цена V-40HD и мощные характеристики позволяют покупателю работать в формате HD. Этот видеосвитчер в первую очередь был создан для удовлетворения потребностей видеопроизводства на живых мероприятиях, корпоративных событиях, применения с образовательной целью и тп.

Спецификация:

Видео возможности
Sampling rate 4:4:4 (Y/Pb/Pr), 10 bits
*Output signal processing is 4:2:2/8-bit.

Аудио возможности 24 бит/48 кГц, 2 канала

Входные форматы:

HDMI видео
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz

HDMI аудио
Linear PCM, 24 бит/48 кГц, 2 канала

RGB и Компонентные
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz

Композитный (BNC)
NTSC, PAL

Выходные форматы:

HDMI видео
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz

HDMI аудио
Linear PCM, 24 бит/48 кГц, 2 канала

RGB и Компонентные
480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz

Композитный (RCA)
NTSC, PAL

Мониторинг (HDMI)
Видео: 1920 x 1080/60 Гц (фиксированно)
Аудио: Linear PCM, 24 бит/48 кГц, 2 канала

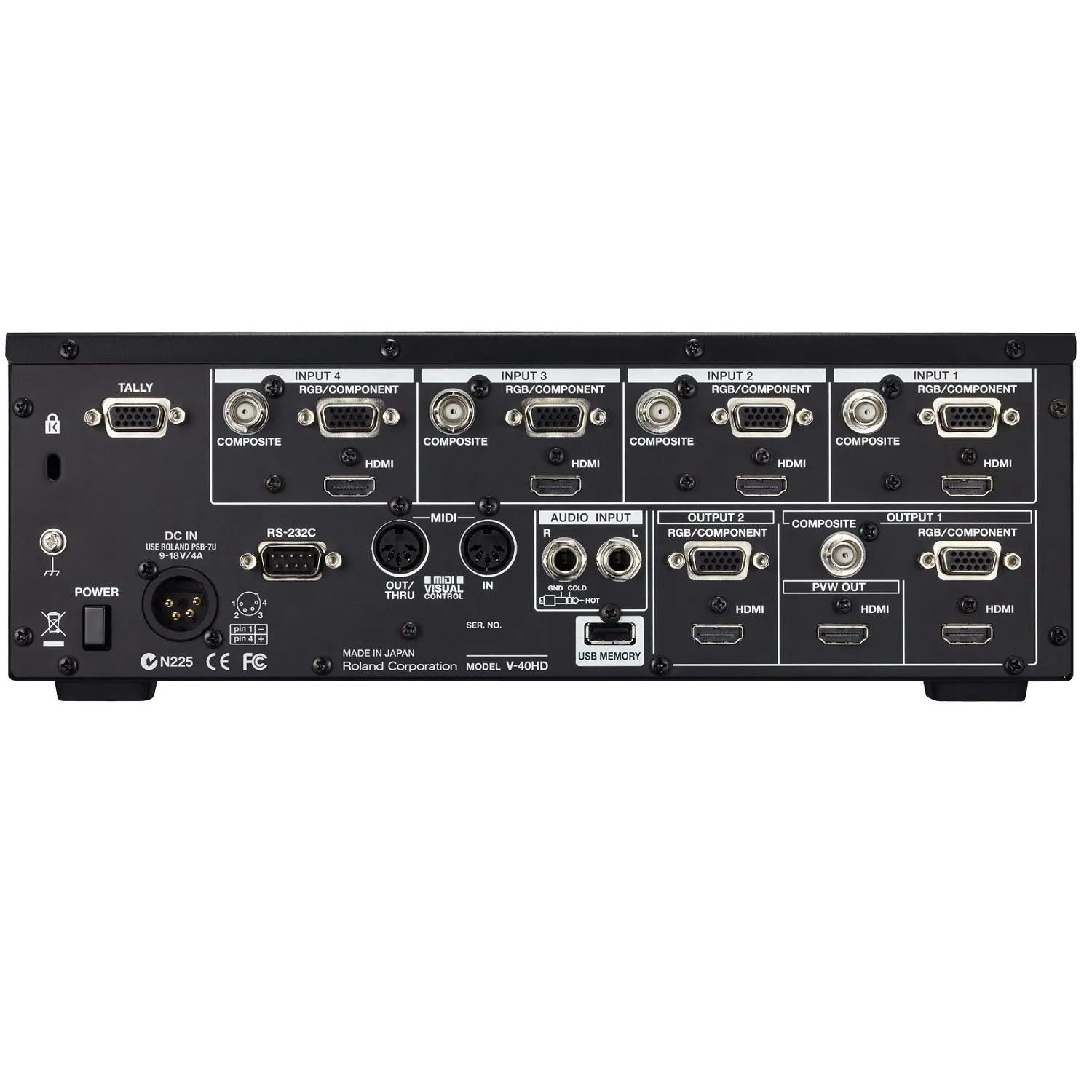

Входные разъёмы
Видео/Аудио
HDMI: Type A (19 pins) x 4 ( INPUT 1--4)
RGB/Component: HD DB-15 type x 4 ( INPUT 1--4)
Композитный: BNC type x 4 (INPUT 1--4)
Аудио
1/4 джек TRS ( балансный/небалансный) x 1 пара ( Аудио Вход)

Выходные разъёмы
Видео/Аудио
HDMI: Type A (19 pins) x 2 (OUTPUT 1/2)
RGB/Component: HD DB-15 type x 2 (OUTPUT 1/2)
Композитный: BNC type x 1 (OUTPUT 1)
Мониторный
HDMI: Type A (19 pins) x 1

Другие разъёмы
Tally
HD DB-15 type x 1
(max input: 12 V/200 mA, Open collector type)
MIDI
5 пиновый DIN type x 2 ( Вход, Выход/Сквозной)

RS-232C
9 pins D-sub type x 1

USB
A type x 1 ( host, для USB накопителей памяти)

Уровень сигнала / Импеданс
RGB/ Компонентный
Signal level: 0.7Vp-p( H,V:5VTTL)
Импеданс: 75 Ом
Композитный
Signal level: 1.0 Vp-p ( luminance), 0.286 Vp-p (chroma(NTSC) ), 0.3 Vp-p (chroma(PAL))
Импеданс: 75 Ом
Аналоговое аудио
Номинальный входной уровень: +4 dBu Maximum Input Level: +22 dBu
Импеданс:  15 кОм

Видео эффекты
Движение
Микширование, Вырезка, Замещение ( 9 патернов )
Композиция
Кадр в Кадре
DSK (Luminance Key, Chroma Key)
Другие
Фейдинг выхода

Аудио эффекты
Delay
0.0-12.0 кадров

Другое
Дисплей
7 сегментный, 3 символьный LED

Питание от сети
DC 12 В (AC адаптор)

Потребление питания
2,6 ампера

В комплекте
AC адаптор (4 пиновый XLR разъём)
Сетевой кабель
RCA-BNC переходник x 4 шт.
Руководство пользователя

Размеры и Вес
Ширина 317 мм
Глубина 266 мм
Высота 108 мм

Вес
3.4 кг
