Передатчик Cypress CH-506TXPL [сигналов HDMI, сигналов управления RS-232 и ИК по витой паре, HDBaseT]

CH-506TXPL - HDMI-передатчик по кабелю CAT5e/6 с поддержкой 4K@60 Гц и технологией HDBaseT-Lite.

Профессиональный передатчик HDMI-сигнала по витой паре для домашних кинотеатров, конференц-залов и корпоративных инсталляций. Передаёт несжатое видео и многоканальный звук на расстояние до 60 метров через стандартный кабель CAT5e/6/7, объединяя передачу сигнала, управление и питание в одном компактном решении.

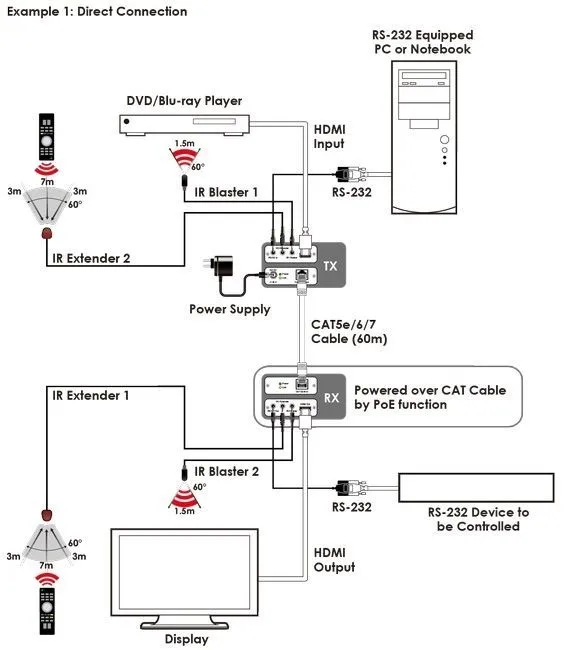

Устройство решает задачу протяжённой передачи HDMI-сигнала там, где использование длинных HDMI-кабелей невозможно или нецелесообразно. Подключите источник сигнала - медиаплеер, Blu-ray-проигрыватель, игровую консоль или AV-ресивер - к передатчику CH-506TXPL, а дисплей или проектор к приёмнику CH-506RXPL, и получите качественное изображение 4K без задержек и потерь. Двунаправленное ИК-управление позволяет управлять источником из комнаты с дисплеем, а порт RS-232 обеспечивает интеграцию с системами автоматизации и управления.

Ключевое преимущество модели - технология HDBaseT-Lite, которая позволяет передавать видео, звук, ИК-сигналы и питание по одному кабелю CAT5e/6. Поддержка разрешения 4K@60 Гц с цветовой субдискретизацией YUV 4:2:0 обеспечивает совместимость с современными 4K-дисплеями и источниками. Функция PoE упрощает монтаж, так как приёмник может получать питание от передатчика по тому же кабелю. Модель поддерживает HDCP 2.X, что гарантирует воспроизведение защищённого контента, а также форматы объёмного звука Dolby TrueHD и DTS-HD Master Audio для полноценного домашнего кинотеатра.

Ключевые особенности:

Поддержка разрешения 4K@60 Гц - передача ультравысокочёткого изображения с частотой 60 кадров в секунду для плавного воспроизведения динамичных сцен.

Технология HDBaseT-Lite - передача видео, звука, управления и питания по одному кабелю CAT5e/6, что упрощает инсталляцию и снижает затраты на кабельную инфраструктуру.

Дальность передачи до 60 метров - работа через кабель CAT5e/6/7 на расстоянии до 60 метров для гибкого размещения оборудования в помещениях любого размера.

Двунаправленное ИК-управление - порты IR Extender и IR Blaster с диапазоном частот от 30 до 50 кГц позволяют управлять источником сигнала из удалённой зоны.

Передача несжатого видео и звука - отсутствие компрессии гарантирует исходное качество сигнала без артефактов и задержек.

Поддержка HDCP 2.X - совместимость с защищённым контентом, включая Blu-ray и стриминговые сервисы 4K.

Совместимость с DVI 1.0 - работа с устройствами, использующими DVI-интерфейс, через HDMI-подключение.

Поддержка HDMI 3D - передача трёхмерного контента для 3D-проекторов и телевизоров.

Функция HDCP repeater - повторная генерация HDCP-ключа для корректной передачи защищённого сигнала на длинные дистанции.

CEC bypass - сквозная передача команд Consumer Electronics Control для управления подключёнными устройствами с одного пульта.

Поддержка аудиоформатов LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio - передача многоканального звука студийного качества для домашнего кинотеатра.

Функция PoE - питание приёмника от передатчика по тому же кабелю CAT5e/6, что избавляет от дополнительного блока питания у дисплея.

Управление через RS-232 - интеграция с системами автоматизации и управления на скорости до 115200 бод.

Поддержка разрешения 4K x 2K - совместимость с форматами сверхвысокой чёткости Cinema 4K.

Обновление прошивки через RS-232 - возможность обновления встроенного ПО для поддержки будущих стандартов и исправлений.

Технические характеристики:

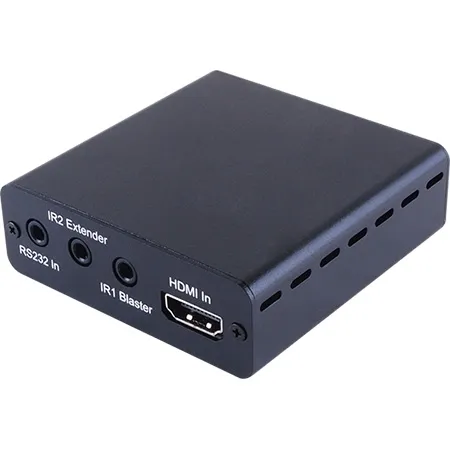

Порт ввода - HDMI (Type A), 1 x IR Extender (3.5 мм), 1 x RS-232 (3.5 мм).

Порт вывода - 1 x CAT5e/6, 1 x IR Blaster (3.5 мм).

Соответствие HDMI - HDMI 2.0 (DVI 1.0).

Соответствие HDCP - 2.X.

Тип входного сигнала - 4096x2160p@60 8bit YUV 4:2:0.

Тип выходного сигнала - 4096x2160p@60 8bit YUV 4:2:0.

Максимальное разрешение входа HDMI - 4096x2160p@60 YUV 4:2:0.

Максимальное разрешение выхода CAT5e/6 - 4096x2160p@60 YUV 4:2:0.

Поддерживаемое HD-разрешение - до 1080p@60 Гц/36-bit.

Длина HDMI-кабеля - до 15 метров при 8-битном разрешении, до 10 метров при 12-битном разрешении.

Скорость RS-232 - до 115200 бод/сек.

Диапазон ИК-частот - от 30 до 50 кГц.

Источник питания - 24 В/1.25 А DC (стандарты US/EU, сертификация CE/FCC/UL).

Потребляемая мощность - 6 Вт.

Материал корпуса - металл (сталь).

Цвет корпуса - чёрный.

Габариты только корпус - 71 мм x 23 мм x 73.5 мм.

Габариты с учётом всех элементов - 71 мм x 23 мм x 79 мм.

Вес - 120 г.

Обновление прошивки - на плате, через RS-232.

Совместимый приёмник - CH-506RXPL.

CH-506TXPL - это надёжный HDMI-передатчик с поддержкой 4K@60 Гц, технологией HDBaseT-Lite и дальностью передачи до 60 метров, который делает профессиональную инсталляцию простой и эффективной. Выберите CH-506TXPL в паре с приёмником CH-506RXPL для бескомпромиссного качества передачи сигнала и удобства управления!
