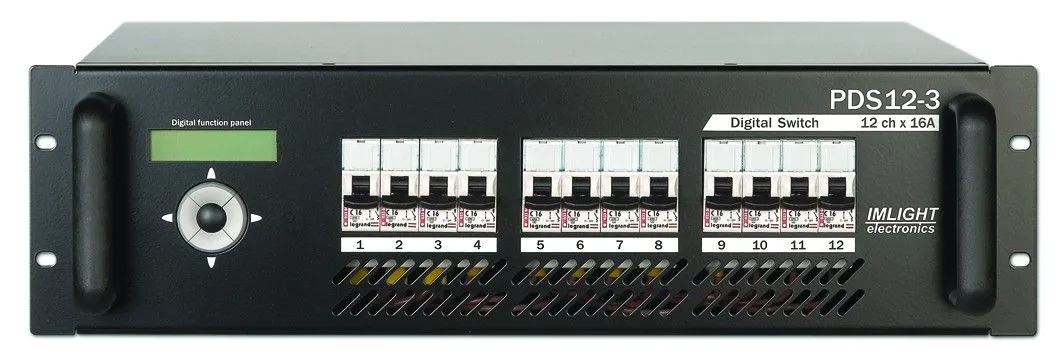

Блок управления нерегулируемыми цепями ИМЛАЙТ PDS 12-3 (RDM) [12 каналов по 16А , реле 50А, DMX-512, RDM, высота 2U, безвинтовые клеммы, монтаж в рек]

PDS12-3 (RDM): блок управления нерегулируемыми цепями для профессионального светового оборудования. Это 12‑канальный модуль коммутации на базе протокола DMX‑512 с поддержкой RDM, предназначенный для инсталляторов, технических директоров и светотехников, которым требуется точное дистанционное управление силовыми цепями. Ключевое преимущество модели — возможность удалённой настройки и мониторинга параметров прибора без физического доступа к устройству, что существенно ускоряет пусконаладочные работы и повышает надёжность сценических систем.

Блок PDS12-3 (RDM) решает задачи коммутации мощных световых и вспомогательных нагрузок в театрах, концертных залах, на телевизионных студиях и выездных мероприятиях. С его помощью можно гибко распределять питание по 12 независимым каналам, каждый из которых выдерживает ток до 16 А, и управлять ими через стандартный DMX‑интерфейс. Благодаря поддержке RDM пользователь получает расширенные возможности конфигурации: от присвоения уникальных имён приборам и назначения DMX‑адресов до контроля состояния сенсоров (температура, наличие фаз, статус выходов) прямо с светового пульта. В реальной практике это позволяет оперативно выявлять неисправности, избегать ошибок при коммутации и поддерживать стабильную работу оборудования даже в сложных инсталляциях.

В отличие от простых релейных модулей без обратной связи, PDS12-3 (RDM) сочетает силовую коммутацию с интеллектуальным мониторингом, обеспечивая прозрачность работы всей системы. Использование триаков в качестве силовых элементов гарантирует надёжное переключение как активной, так и индуктивной нагрузки, а оптоизолированный DMX‑вход защищает управляющий пульт от помех и перенапряжений. Компактный форм‑фактор 2U и рэковый монтаж делают блок удобным для интеграции в стандартные стойки, а безвинтовые клеммы упрощают подключение кабелей и сокращают время монтажа. Такие характеристики особенно ценны при частых переездах и быстрой смене конфигурации оборудования.

Ключевые особенности:

Присвоение названия прибору — позволяет однозначно идентифицировать устройство в большой системе, упрощая навигацию и обслуживание на пульте управления.

Назначение начального DMX‑адреса дистанционно — исключает необходимость ручного переключения DIP‑переключателей, ускоряя настройку и снижая риск ошибок.

Выбор DMX‑уровня включения/выключения реле — даёт гибкость в логике работы каналов: можно задать порог срабатывания, соответствующий требованиям конкретного светового прибора.

Установка яркости подсветки ЖКИ‑индикатора — помогает адаптировать видимость панели под условия сцены или тёмного помещения, снижая паразитную засветку.

Идентификация прибора в рэке (на сцене) — функция поиска упрощает локализацию устройства при обслуживании, особенно в плотных инсталляциях.

Определение версии программного обеспечения прибора — важно для контроля актуальности прошивки и совместимости с управляющим оборудованием.

Выведение на экран пульта информации о состоянии сенсоров — обеспечивает проактивный мониторинг температуры, наличия фаз и статуса выходов, повышая отказоустойчивость системы.

Поддержка 12 сцен (cue) плюс режим EMERGENCY — позволяет заранее запрограммировать типовые сценарии и иметь аварийный канал для экстренных ситуаций.

Обратная связь по включению канала — подтверждает фактическое состояние реле, исключая расхождения между командой и реальным положением контактов.

Технические характеристики:

Напряжение питания: 190–380 В (три фазы + нейтраль) — обеспечивает совместимость с распространёнными промышленными сетями и позволяет подключать мощные нагрузки.

Частота сети: 50/60 Гц — гарантирует стабильную работу в разных регионах и при использовании мобильных генераторов.

Количество каналов: 12 — оптимально для управления группами световых приборов, вентиляторов, насосов и других устройств.

Максимальный выходной ток: 16 А при активной нагрузке — подходит для большинства сценических нагрузок, включая прожекторы и светодиодные панели.

Тип нагрузки: активная или индуктивная — расширяет спектр подключаемого оборудования, включая электродвигатели и трансформаторные балласты.

Силовой элемент: триак на ток 50 А — обеспечивает запас по току и повышенную надёжность коммутации при пиковых нагрузках.

Сигналы управления: DMX‑512 (оптоизолирован) — защищает управляющий пульт от наводок и повышает помехозащищённость линии связи.

Подключение напряжения питания: безвинтовые клеммы на ток 50 А, 800 В — ускоряет монтаж и повышает надёжность контакта при вибрациях и перепадах температур.

Максимальное сечение гибкого кабеля с наконечником: 10 кв.мм — соответствует требованиям по пропускной способности и безопасности для заявленных токов.

Подключение нагрузки: клеммы, 35 А, 600 В, 6 кв.мм — обеспечивают надёжное соединение для выходных цепей при интенсивной эксплуатации.

Габаритные размеры (Ш х Г х В): 482 х 272 х 88 мм (2U) — стандартный рэковый размер для удобной установки в 19‑дюймовые стойки.

Способ установки: в рэк — упрощает интеграцию в существующие системы и обеспечивает удобный доступ к разъёмам.

Вес, не более: 6,44 кг — оптимален для транспортировки и монтажа в стойках без дополнительной нагрузки на конструкцию.

Габариты упаковки (Ш х Г х В): 540 х 360 х 160 мм — удобны для хранения и перевозки, защищают устройство от механических повреждений.

Масса с упаковкой: 7,5 кг — учитывает вес тары и обеспечивает корректное планирование логистики.

PDS12-3 (RDM) — это надёжное решение для профессионального управления силовыми цепями с расширенными возможностями мониторинга и настройки. Выберите PDS12-3 (RDM) для построения масштабируемой и прозрачной системы коммутации, где важны точность, безопасность и удобство эксплуатации!
