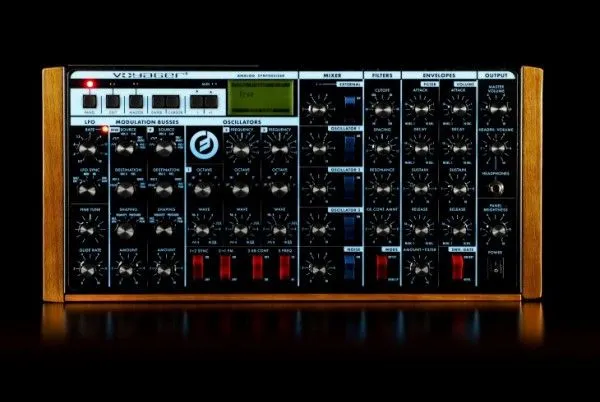

MOOG Voyager Rack Mount Edition - Синтезатор аналоговый

Minimoog Voyager Rack Mount Edition имеет все возможности синтезатора Minimoog Voyager Performer Edition, кроме клавиатуры и сенсорной панели. Также добавлен переключатель режима аудиовыходов (несимметричные - 2 дБ или симметричные +4 дБ), а управляющие входы и выходы (CV/Gate) выполнены на двух разъёмах DB25. Кроме того, используется передняя панель с синими подсвеченными надписями (есть регулятор яркости), как в модели Minimoog Voyager Anniversary Edition или Electric Blue Edition. Модуль можно установить в рэк, где он будет занимать высоту в 5 единиц, или использовать настольно - в этом случае рекомендуется приобрести деревянные боковые ручки. Технические характеристики Moog Minimoog Voyager Rack Mount Edition:. Монофонический аналоговый сценический синтезатор 3 аналоговых генератора на голос плюс генератор шума: Формы волны:. Треугольная. Пилообразная. Квадратная. Импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора также возможна настройка +/ - 7 полутонов относительно первого. Возможна жёсткая синхронизация генераторов, частотная модуляция. Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра) либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр. 2 генератора огибающих типа ADSR, по одному генератору для фильтра и усилителя. Аналоговый усилитель. Колёса высоты тона (+/ - 5 полутонов) и модуляции (от 0 до 100%) Низкочастотный генератор Формы волны:. Треугольная. Квадратная. Волна типа sample hold. Сглаженный sample hold. 2 матрицы модуляции, 6х6. 7 банков из 128 пресетов В качестве дополнительных источников контроля глубины модуляции:. Колесо modulation. Velocity. Pressure. Генераторы огибающей Коммутация: Разъёмы на задней панели AUDIO OUT RIGHT AND LEFT (MONO):. Переключатель позволяет выбрать -2 дБм несбалансированные плавающие выходы или +4 дБм, 600 Ом симметричные выходы MIXER EXT IN:. Любой источник инструментального, линейного или аудиосигнала комбинируется с осциллятором и генератором шума до фильтрации MIX OUT / FILTER AUDIO IN:. Разъём TRS, который можно использовать для вставки эффекта между выходом с микшера и вводом фильтра с помощью стандартного кабеля ACCESSORY PORTS: Входы (стандартные разъёмы DB25 male): Control Voltages:. Громкость. PAN. Обрезной фильтр. Волновой генератор. Генератор PITCH. Mod2 (Внешний источник MOD). Mod1 (Управляющая педаль/глубина эффекта модуля MOD BUS). Вход Sample and Hold. ENVELOPES RATE. LFO RATE. T.S. X. T.S. У. T.S. A GATE:. LFO SYNC. ENVELOPES GATE. SAMPLE AND HOLD GATE. RELEASE. T.S. GATE Выходы (стандартные разъёмы DB25 female, VX-351 CV Expander может быть подключен к этому порту для вывода этих сигналов на его гнёзда 1/4"):. Клавиатура GATE. Клавиатура CV. Keyboard pressure CV. Keyboard velocity CV. X, Y, Z и CV выходы на основе T.S. входов. MOD 1 и MOD2. MOD и PITCH колёса. Выходы MOD BUS. Фильтр и громкость ENVELOPES. LFO треугольных и квадратных форм волны. Выход ступенчатых и сглаженных Sample and Hold. Шум. MIDI IN, THRU, OUT. Разъём питания: 100-240 В, универсальный источник питания позволяет подключить Minimoog Voyager в любой точке мира без адаптеров Микшерный модуль:. 5-канальный микшер, смешивающий аудиоисточники для дальнейшей обработки фильтрами. Внешняя ручка микшера (справа от дисплея) выполняет двойную функцию, которая позволяет быстро изменять пресеты. Расположенными слева ручками настраивается уровень соответствующего канала. Расположенными справа переключателями соответствующий канал выключается полностью. 5 входов для объединения внешних источников звука до фильтрации. 5 регуляторов, позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудиосигналов. 5 входных переключателей для быстрого переключения отдельных звуковых сигналов. Внешний индикатор уровня позволяет исполнителю установить надлежащий внешний уровень звукового сигнала. Канал EXTERNAL относится к внешнему звуковому источнику Модуль осцилляторов:. 3 широкополосных стабильных VCO (Voltage Controlled Oscillators) с переменной формой волны. 2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов. 3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав 3 селектора WAVE плавно настраивают форму волны каждого из осцилляторов в порядке:. Треугольная. Пилообразная. Прямоугольная (широкая). Прямоугольная (узкая). Переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов. Переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3. Переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте. 3 FREQ переключатель снижает частоту генератора № 3 до субзвукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций Модуль фильтров:. Режим Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот. Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга, по одному на выходной канал. Highpass-Lowpass режим состоит из фильтров Муга: пропускающий фильтр низких частот соединён последовательно с пропускающим фильтром высоких частот. CUTOFF: контроль вырезания заданных частот обоих фильтров на всём звуковом диапазоне (настраивается исходная частота среза обоих фильтров). Регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне более + / - 3 октавы. Регулятор RESONANCE устанавливает уровень резонанса обоих фильтров от нуля (чистый отклик) до пика самовозбуждения. Регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимость частоты среза фильтров от высоты нажатой клавиши. Переключатель Dual Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами. Питание напрямую от сети переменного тока 100-250 В. Габариты синтезатора: 483 х 184 х 222 мм. Вес: 6,8 кг
