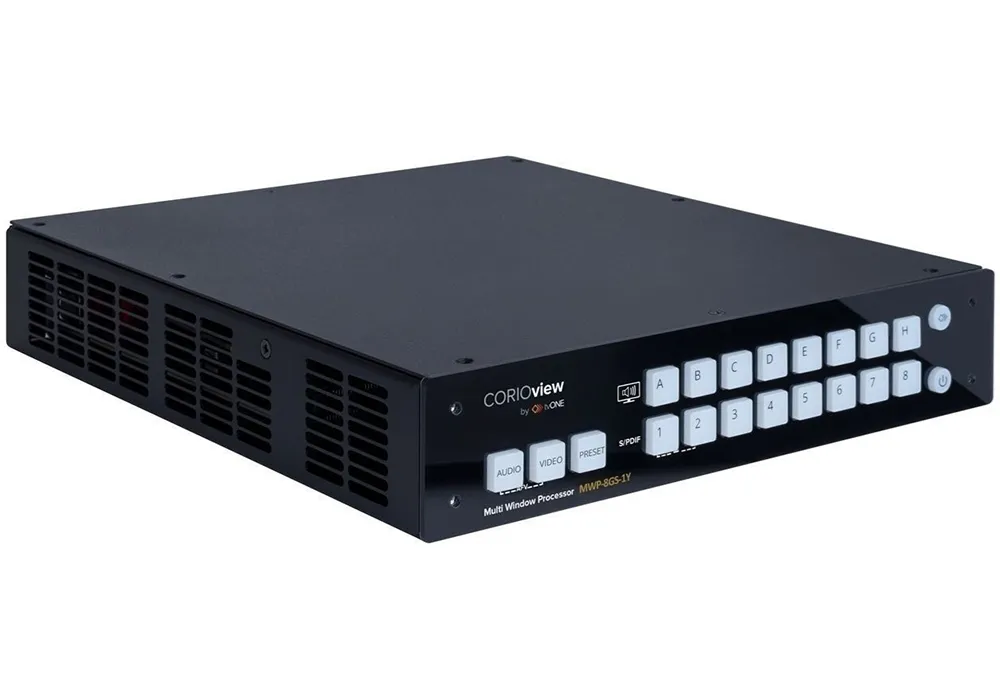

Мультивьювер tvONE MWP-8GS-1Y [CORIOview, входы 8x 3G-SDI, выход HDMI 4K Ultra HD]
MWP-8GS-1Y — компактный модульный мультивьювер tvONE серии CORIOview с восемью входами 3G-SDI и одним выходом HDMI 4K Ultra HD, предназначенный для профессионального мультиэкранного отображения и видеомикширования в вещании, конференц-системах и инсталляциях Digital Signage.
Модульный мультивьювер tvONE CORIOview MWP-8GS-1Y решает задачу одновременного вывода до восьми видеопотоков на один экран с разрешением вплоть до 4K Ultra HD. Устройство принимает профессиональные сигналы SD, HD и 3G-SDI по восьми входам BNC и формирует единый результирующий сигнал через выход HDMI 4K, что делает его идеальным решением для телестудий, диспетчерских, залов заседаний, систем мониторинга и медицинской визуализации. На корпусе также предусмотрен выход цифрового аудио S/PDIF с разъёмом RCA для маршрутизации звукового потока на внешнюю акустику или аудиопроцессор.
В реальной практике MWP-8GS-1Y используется как центральный узел обработки видеосигнала: оператор может масштабировать несколько источников, располагать их в окна произвольной раскладки, добавлять рамки и подписи, применять плавные эффекты перехода и вращать итоговое изображение на 90, 180 или 270 градусов. Тридцать два заводских пресета раскладки окон позволяют мгновенно переключаться между сценариями отображения, а интуитивное управление кнопками с передней панели даёт быстрый доступ к переключению источников, пресетов и режимов коммутации аудио без необходимости открывать программный интерфейс.
Модель выделяется на фоне аналогов благодаря проприетарной технологии обработки видеосигнала CORIO3, обеспечивающей повышающее, понижающее и межформатное масштабирование с минимальной задержкой и высокой точностью цветопередачи. Поддержка пользовательских разрешений, управление EDID-данными и цветовое пространство BT.709 гарантируют корректное согласование с широким спектром профессионального оборудования. Интеграция с системами управления Crestron и AMX через готовые плагины, управление по REST API с использованием web-сокетов до четырёх одновременных пользователей, а также два режима работы — классический и динамический — делают MWP-8GS-1Y универсальным процессором видеосигнала как для крупных вещательных комплексов, так и для небольших переговорных комнат и лекториев с сенсорными дисплеями.
Ключевые особенности:
Масштабирование до 8 источников: объединение до восьми видеопотоков в один результирующий сигнал с разрешением до 4K Ultra HD для мультиэкранного отображения на одном мониторе или проекторе.
32 заводских пресета раскладки окон: 16 пресетов в альбомной и 16 в портретной ориентации для мгновенного переключения между сценариями отображения без необходимости ручной настройки.

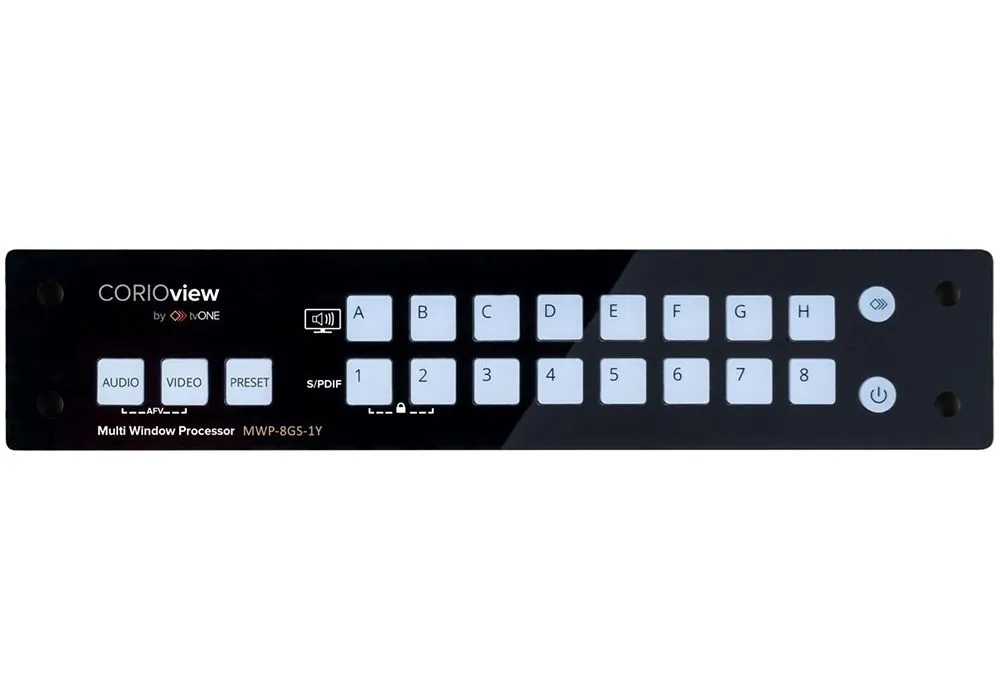

Интуитивное управление с передней панели: переключение между источниками, пресетами, выбор режима коммутации аудио и доступ к основным функциям без использования программного обеспечения.
Восемь входов SD/HD/3G-SDI: два входных модуля по четыре канала с разъёмами BNC обеспечивают подключение профессиональных камер, видеомикшеров и серверов вещательного класса.
Выход HDMI 4K Ultra HD: один выходной модуль с разъёмом HDMI тип A для вывода результирующего изображения на мониторы, дисплеи и проекционные системы высокого разрешения.
Поддержка HDCP 1.4 и HDMI 1.4: защита контента и широкая совместимость с потребительскими и профессиональными источниками и дисплеями.
Межформатное преобразование: автоматическая конвертация между различными видеоформатами и стандартами с сохранением качества изображения.
Поддержка пользовательских разрешений: гибкая настройка под нестандартные дисплеи, видеостены и проекционные системы с уникальными параметрами.
Вращение выходного изображения на 90, 180 и 270 градусов: адаптация под вертикально ориентированные экраны, перевёрнутые инсталляции и нестандартные углы обзора.
Плавные эффекты перехода: профессиональное переключение между источниками и пресетами без визуальных рывков и скачков.
Добавление рамок и подписей для окон: настройка цвета и толщины рамок, добавление текстовых подписей для идентификации каждого окна на экране.
Управление EDID-данными: корректное согласование параметров между источником и приёмником для оптимальной передачи видео и аудио.
Вывод информации об источнике: кнопка для отображения данных источника на каждом окне прямо на экране для удобства оператора.
Гашение окон и мьютирование аудио: выборочное или массовое отключение ненужных окон и приглушение звука для всех холстов одновременно.
Автоматическое клонирование выходного сигнала: функция для модулей с более чем одним выходом, обеспечивающая синхронное дублирование изображения.
Эмбеддирование и деэмбеддирование аудиосигнала S/PDIF: встроенная обработка цифрового звука с извлечением и внедрением аудио в видеопоток.
Управление через ПО CORIOgrapher, TCP/IP и RS-232: поддержка REST API и готовых плагинов для интеграции с контроллерами Crestron и AMX.
Технология web-сокетов: до четырёх пользователей одновременно могут управлять процессором через REST API без конфликтов и задержек.

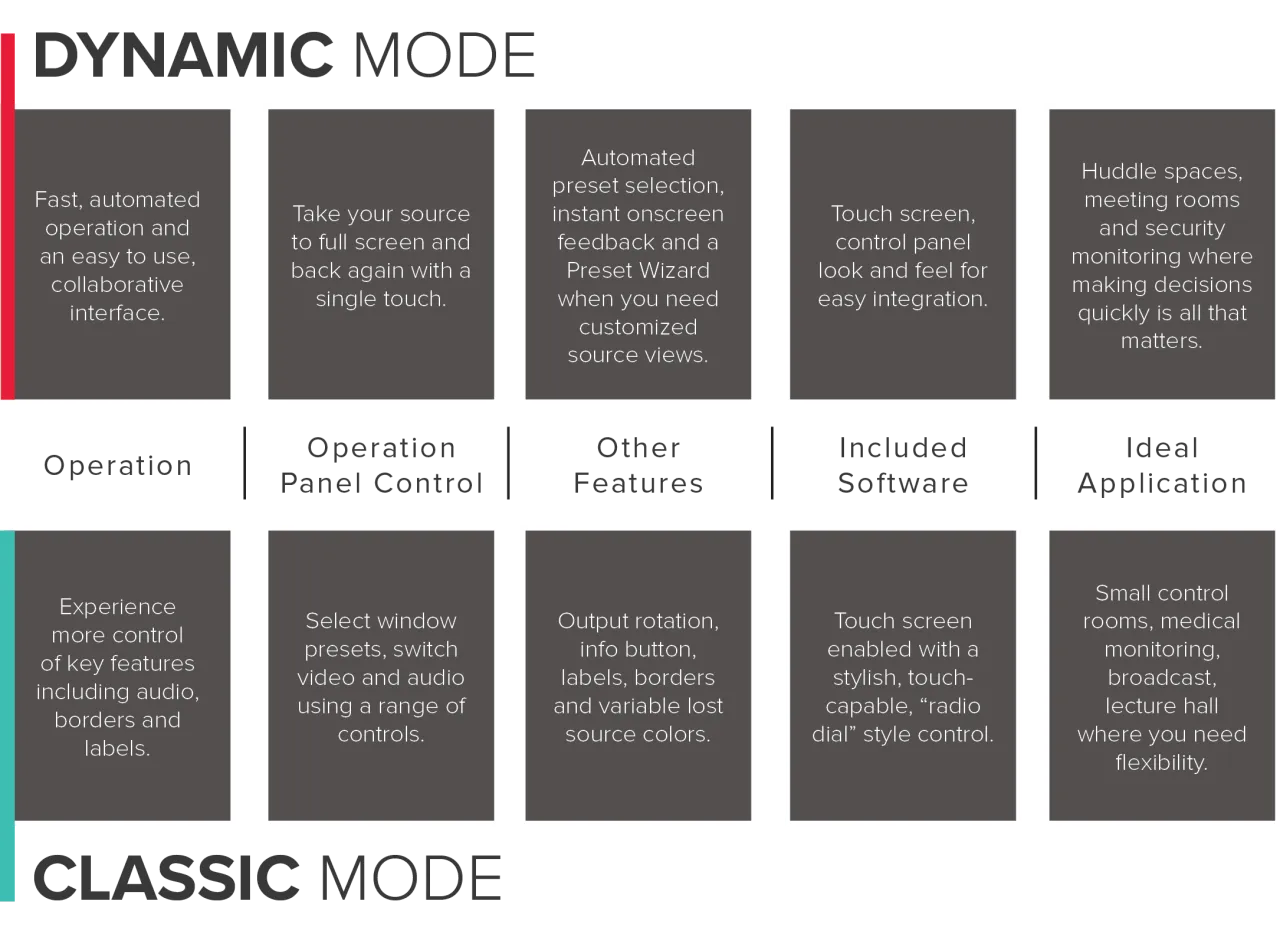

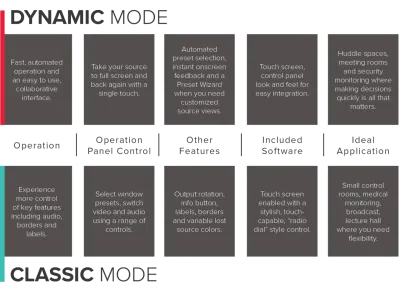

Два основных режима работы: классический и динамический, переключаемые через ПО CORIOgrapher в зависимости от сценария применения.
Классический режим: расширенное ручное управление и тонкие настройки для телевещания, Digital Signage, медицинской визуализации и промышленных систем.
Динамический режим: автоматизация выбора пресетов и управления переходами для небольших переговорных, аквариумов, лекториев и работы с сенсорными дисплеями.
Компактный корпус шириной 1/2U и высотой 1U: почти бесшумная работа с уровнем шума 44 дБА, что позволяет размещать устройство непосредственно в рабочей зоне.
Опциональные адаптеры для 19-дюймовой стойки: возможность монтажа в стандартный рэковый шкаф при необходимости.
Монтаж в систему ONErack: интеграция в модульные rack-решения tvONE для комплексных инсталляций с централизованным питанием и управлением.
Порты управления на шасси: RS-232/422/485, USB и IP для гибкого подключения к внешним контроллерам и системам автоматизации.
Встроенный блок питания: один блок питания на шасси с потребляемой мощностью до 60 Вт при всех заполненных слотах.
Технические характеристики:

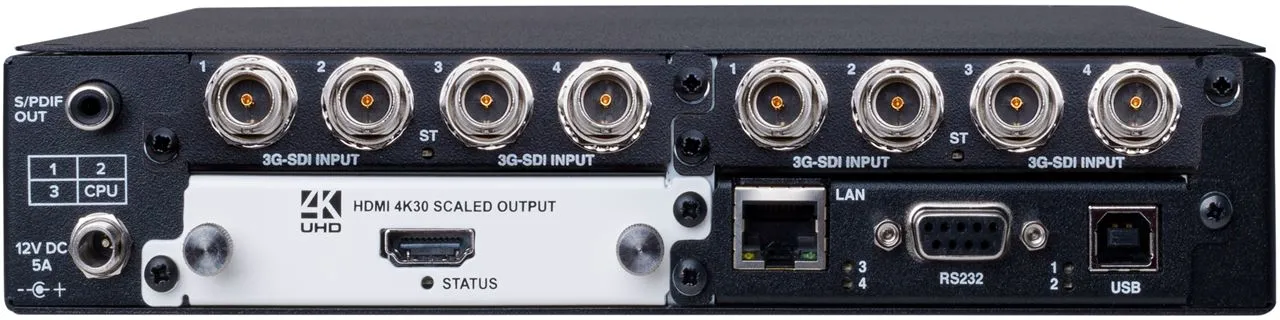

Количество видеовходов: 8, SD/HD/3G-SDI, разъём BNC (розетка).
Количество видеовыходов: 1, HDMI, тип A (розетка).
Количество аудиовыходов: 1, цифровое аудио S/PDIF, разъём RCA (розетка).
Порт USB: 1, тип B (розетка), для подключения к ПК и обновления прошивки.
Порт Ethernet: 1, разъём RJ45 (розетка), для управления по IP-сети и REST API.
Порт RS-232: 1, разъём D-Sub DE9 (розетка), для интеграции с системами управления.
Максимальное разрешение вывода: 4K, 30 Гц.
Входные разрешения: до 1080p (1920x1080) 59,94/60 Гц.
Стандарт SD-SDI: SMPTE 259M-C.
Стандарт HD-SDI: SMPTE 292M.
Стандарт 3G-SDI: SMPTE 424M.
Разрешения SDI: 525/625 строк (SD-SDI), 720p, 1035i, 1080i, 1080p (HD-SDI), 1080p 60/59,94 Гц (3G-SDI).
Джиттер SD-SDI: менее 0,1 UI.
Джиттер HD-SDI: менее 0,2 UI.
Джиттер 3G-SDI: менее 0,3 UI.
Цветовая субдискретизация SDI: 4:2:2.
Разрядность кодирования цвета вход: 20 бит.
Форматы вложенного аудио на входе: до двух каналов для каждого входа, 48 кГц, 24 бита.
Выходные разрешения: 3840x2160 23,98/24/25/29,97/30 Гц, 720p 24-60 Гц, 1080i 24-60 Гц, 1080p 24-60 Гц.
Спецификация HDMI: 1.4.
Спецификация HDCP: 1.4.
Разрядность кодирования цвета выход: 24 бита (8 бит на цвет).
Цветовое пространство: BT.709 для 720p, 1080i, 1080p, 2160p.
Цветовая субдискретизация выход: 4:4:4.
Технология преобразования видеосигнала: CORIO3, проприетарная.
Обработка видеосигнала: повышающее, понижающее и межформатное масштабирование.
Максимальное число окон: 8.
Память установок: 32 пресета (16 в альбомной ориентации и 16 в портретной).
Регулировки отображения: рамки для окон с настройкой цвета и толщины, подписи для каждого окна, эффекты перехода при смене источников и пресетов.
Форматы аудио на цифровом выходе: стерео.
Частота дискретизации аудио S/PDIF: 48 кГц.
Разрядность кодирования аудио: 24 бита.
Способы управления: с лицевой панели, RS-232, Ethernet, ПО CORIOgrapher.
Диапазон рабочих температур: от 0 до +40 °C.
Диапазон температур хранения: от -10 до +70 °C.
Относительная влажность воздуха: от 10 до 85% без конденсации.
Уровень производимого шума: 44 дБА на расстоянии 0,5 м.
Параметры питания: 12 В, 5 А.
Потребляемая мощность: 60 Вт макс. при всех заполненных слотах.
Резервирование питания: не предусмотрено.
Габаритные размеры ШxГxВ: 217 x 244 x 44 мм.
Масса: 1,7 кг.
Сертификация: CE/CB, FCC, REACH, RoHS.
Комплектация:
В комплект поставки входят: мультивьювер MWP-8GS-1Y — 1 шт., блок питания — 1 шт., USB-накопитель с документацией, краткое руководство пользователя.
Выберите MWP-8GS-1Y для профессионального мультиэкранного отображения с масштабированием до 4K, гибким управлением и компактным бесшумным корпусом, который органично впишется в любую инсталляцию!
