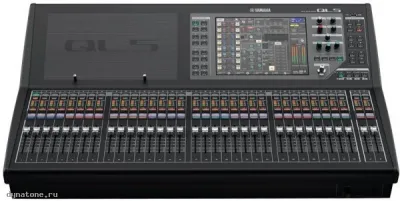

Микшерный пульт YAMAHA QL5

Особенности:. Микширующие каналы: 64 моно, 8 стерео. Шины: 16 миксов, 8 матриц (с поддержкой прямой передачи входного сигнала непосредственно на матрицу). Локальные входы / выходы: 32 входа, 16 выходов. Конфигурация фэйдеров: 32 + 2 (Мастер-секция). Подставка из нержавеющей стали для установки iPadа Спецификация Частота дискретизации Внутр. 44,1 кГц / 48 кГц Внешн. 44,1 кГц: +4,1667%; +0,1%; -0,1%; -4,0% (±200 ppm) 48 кГц: +4,1667%; +0,1%; -0,1%; -4,0% (±200 ppm) Задержка сигнала менее 2,5 мс от входа до выхода OMNI (частота дискретизации 48 кГц) Фэйдер 100 мм, моторизованный, разрешение 1024 шага, от +10 дБ до -138 дБ, у всех фэйдеров есть положение - and infin; дБ Коэффициент нелинейных искажений менее 0,05% от входа до выхода OMNI в диапазоне 20 Гц - 20 кГц при +4 дБн, 600 Ом, (GAIN в положении Min.) Диапазон воспроизводимых частот 20 Гц - 20 кГц по уровню +0,5/-1,5 дБ при +4 дБ отн. уровня на частоте 1 кГц от входа до выхода OMNI Динамический диапазон 112 дБ ЦАП 108 дБ АЦП+ЦАП (от входа до выхода OMNI), (GAIN в положении Min.) Уровень собственного шума Эквивалентный шум на входе -128 дБ отн. уровня, эквивалентный шум на входе, (GAIN в положении Max.) Остаточный выходной шум -88 дБ отн. уровня, остаточный выходной шум, (ST master выкл.) Перекрестные искажения -100 дБ, смежные каналы вход/выход, (GAIN в положении Min.) Требования к питанию 100 - 240 В 50/60 Гц Потребляемая мощность 200 Вт Габариты Ширина 828 мм Высота 271 мм Глубина 563 мм Вес без упаковки 21.8 кг Аксессуары Руководство пользователя, чехол, кабель питания, бланк лицензии DVS Дополнительные опции Карты расширения Mini-YGDAI, Настольная лампа LA1L, Программа звукозаписи Nuendo Live Прочее Диапазон рабочих температур: 0 - 40 and #8451;, Температура хранения: -20 - 60 and #8451; При измерении перекрестных искажений на частоте 1 кГц использовался 30 дБ/октавный фильтр на 22 кГц. При измерении коэффициента нелинейных искажений использовался 18 дБ/октавный фильтр на 80 кГц. При измерении уровня собственного шума использовался A-взвешенный фильтр. Характеристики аналоговых входов Входные разъемы Усиление Полное входное сопротивление Сопротивление источника Уровень входного сигнала Тип разъема Чувствительность*1 Номинальный уровень Максимальный уровень до среза Вход 1-32 *6 +66 дБ 7.5 кОм 50-600 Ом (микрофон) 600 Ом (линейный вход) -82 дБ отн. уровня (61.6 мкВ) -62 дБ отн. уровня (0.616 мВ) -42 дБ (6.16 мВ) XLR-3-31 балансный) - 6 дБ -10 дБ отн. уровня (245 мВ) +10 дБ отн. уровня (2.45 В) +30 дБ отн. уровня (24.5 В) Характеристики аналоговых выходов Выходные разъемы Полное выходное сопротивление Сопротивление нагрузки Максимальный уровень выходного сигнала Уровень выходного сигнала Тип разъема Заданный уровень Максимальный неограниченный уровень Выход OMNI 1 - 16*7 75 Ом 600 Ом (линейный выход) +24 дБ (по умолчанию) +4 дБ отн. уровня (1.23V) vt+24 дБ отн. уровня (12.3 В) XLR-3-32 (балансный) +18 дБ - 2 дБ отн. уровня (616 мВ) +18 дБ отн. уровня (6.16 В) Выход PHONES 15 Ом 8 Ом (наушники) - 75 мВт *6 150 мВт Стерео-джек TRS (небалансный) 40 Ом (наушники) - 65 мВт *6 150 мВт Характеристики цифровых входов/выходов Разъемы Формат Размер данных Уровень Аудио Тип разъема Основной/вспомогательный Dante 24 или 32 бита 1000Base-T 64-канальный вход / 64-канальный выход, 48 кГц*1 EtherCON Cat5e Параметры цифрового выхода Разъемы Формат Размер данных Уровень Тип разъема Цифровой выход AES/EBU AES/EBU для профессионального использования 24 бита RS422 XLR-3-32 (балансный) Параметры слотов ввода-вывода (1 - 2) Каждый слот поддерживает карты Mini-YGDAI. Только 1-й слот имеет последовательный интерфейс. Характеристики управления вводом-выводом Разъемы Формат Уровень Тип разъема MIDI Ввод MIDI - DIN 5pin Вывод MIDI - DIN 5pin WORLDCLOCK (синхронизация) Ввод - TTL, терминальный на 75 Ом BNC Вывод - TTL / на 75 Ом BNC GPI (5 входов/5 выходов) - - D-Sub 15pin (гнездо) NETWORK (сеть) IEEE802.3 10BASE-T/100Base-TX RJ-45 LAMP (настольная лампа) (QL5: x 2, QL1: x 1) - 0 В - 12 В XLR-4-31 USB HOST USB 2.0 - USB тип A (гнездо)
